Clamping knobs and handles

T- handles and wing knobs
Available variations

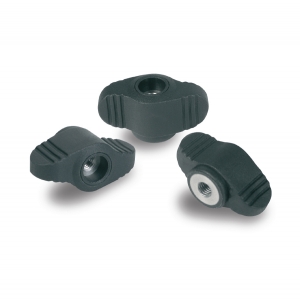

Knob ERT

in composite plastic

Knob ER

in composite plastic

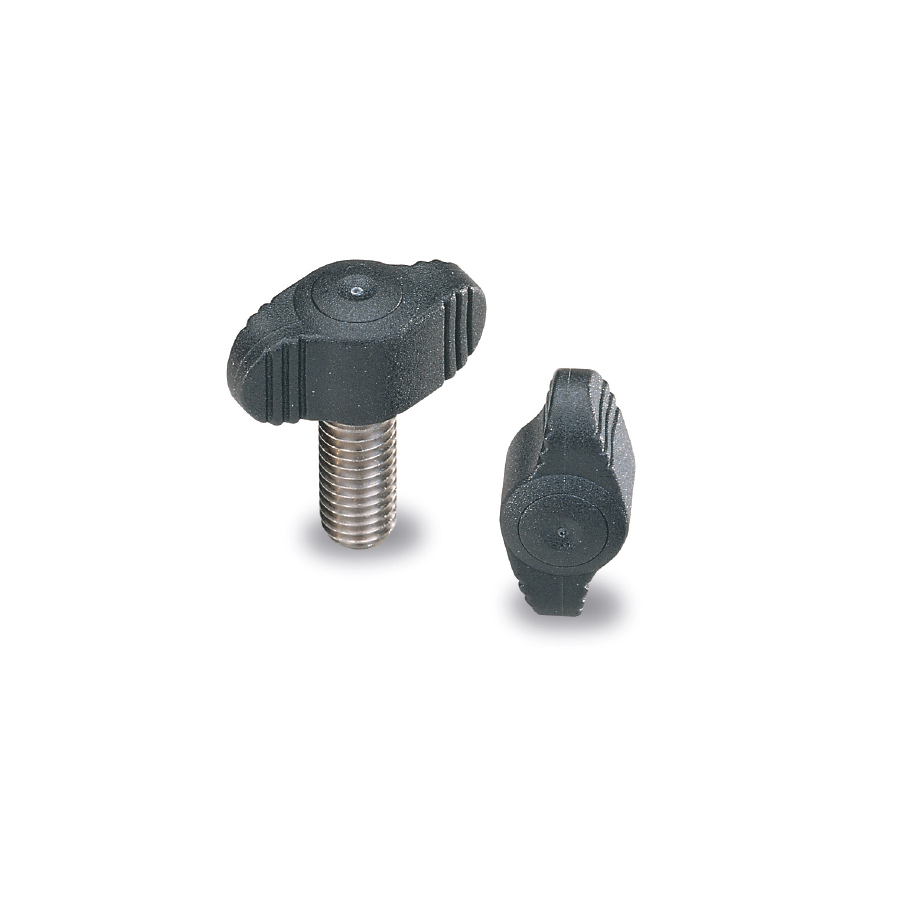

T- handles and wing knobs : Knob ER in composite plastic
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites
Knob made of glass fibre reinforced polyamide, anthracite grey, with insert either in brass or zinc plated steel or stainless steel 1.4305 AISI 303.

AVAILABLE VERSIONS

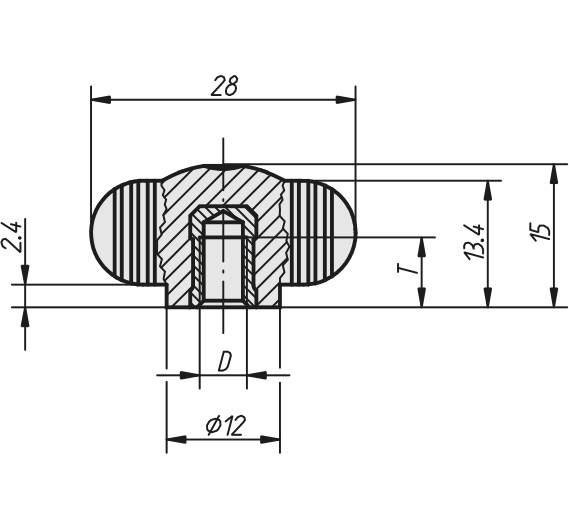

Schéma 1 + Knob ER in composite plastic

01 / Female insert

Schéma 2 + Knob ER in composite plastic
REF DESIGNATION D1 D T Wgt. (g) 3D Quote
8300 KNOB ER POLYA. D.28 BRASS INS M4 28 M4 6 3,3
8301 KNOB ER POLYA. D.28 BRASS INS M5 28 M5 7,5 3,9
8302 KNOB ER POLYA. D.28 BRASS INS M6 28 M6 9 4,5
8300i KNOB ER POLYA. D.28 STAINL. INS M4 28 M4 6 3,3
8301i KNOB ER POLYA. D.28 STAINL. INS M5 28 M5 7,5 3,9
8302i KNOB ER POLYA. D.28 STAINL. INS M6 28 M6 9 4,5

02 / With stud

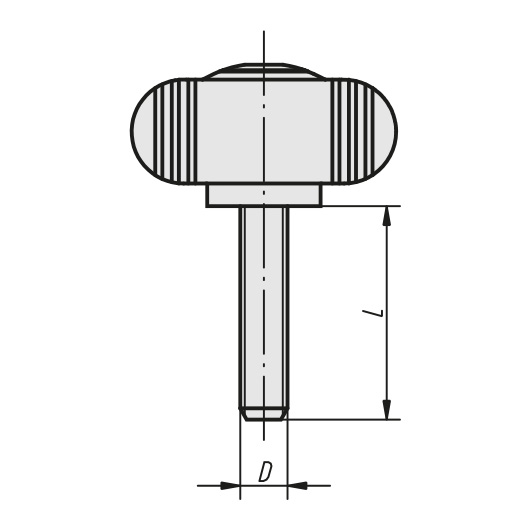

Schéma 3 + Knob ER in composite plastic
REF DESIGNATION D1 D Wgt. (g) 3D Quote
830308 KNOB ER POLYA. D.28 STEEL STUD M4*8 28 M4 0,7
830410 KNOB ER POLYA. D.28 STEEL STUD M5*10 28 M5 0,8
830415 KNOB ER POLYA. D.28 STEEL STUD M5*15 28 M5 0,8
830420 KNOB ER POLYA. D.28 STEEL STUD M5*20 28 M5 0,8
830510 KNOB ER POLYA. D.28 STEEL STUD M6*10 28 M6 1
830515 KNOB ER POLYA. D.28 STEEL STUD M6*15 28 M6 1
830520 KNOB ER POLYA. D.28 STEEL STUD M6*20 28 M6 1
830525 KNOB ER POLYA. D.28 STEEL STUD M6*25 28 M6 1
830530 KNOB ER POLYA. D.28 STEEL STUD M6*30 28 M6 1
830620 KNOB ER POLYA. D.28 STEEL STUD M8*20 28 M8 1,25
830625 KNOB ER POLYA. D.28 STEEL STUD M8*25 28 M8 1,25
830630 KNOB ER POLYA. D.28 STEEL STUD M8*30 28 M8 1,25
830640 KNOB ER POLYA. D.28 STEEL STUD M8*40 28 M8 1,25
830308i KNOB ER POLYA. D.28 STAINL. STUD M4*8 28 M4 0,7
830410i KNOB ER POLYA. D.28 STAINL. STUD M5*10 28 M5 0,8
830415i KNOB ER POLYA. D.28 STAINL. STUD M5*15 28 M5 0,8
830420i KNOB ER POLYA. D.28 STAINL. STUD M5*20 28 M5 0,8
830510i KNOB ER POLYA. D.28 STAINL. STUD M6*10 28 M6 1
830515i KNOB ER POLYA. D.28 STAINL. STUD M6*15 28 M6 1
830520i KNOB ER POLYA. D.28 STAINL. STUD M6*20 28 M6 1
830525i KNOB ER POLYA. D.28 STAINL. STUD M6*25 28 M6 1
830530i KNOB ER POLYA. D.28 STAINL. STUD M6*30 28 M6 1
830620i KNOB ER POLYA. D.28 STAINL. STUD M8*20 28 M8 1,25
830625i KNOB ER POLYA. D.28 STAINL. STUD M8*25 28 M8 1,25
830630i KNOB ER POLYA. D.28 STAINL. STUD M8*30 28 M8 1,25
830640i KNOB ER POLYA. D.28 STAINL. STUD M8*40 28 M8 1,25
