Grip knobs and handles

Knurled knobs and handles

Knob AV

in composite plastic

Knurled knobs and handles : Knob AV in composite plastic
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites

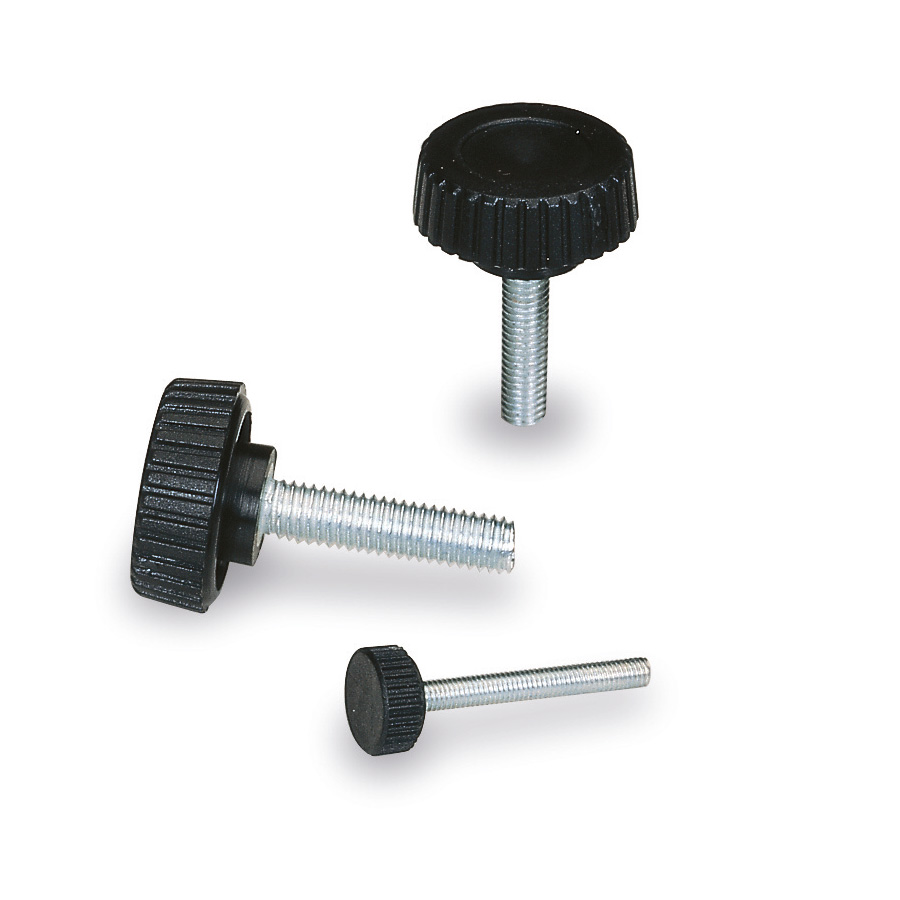

Knob in high resistance polyamide reinforced with glass fibres, black matt, with female insert in brass and stud in zinc plated steel or stainless steel AISI 303.

AVAILABLE VERSIONS

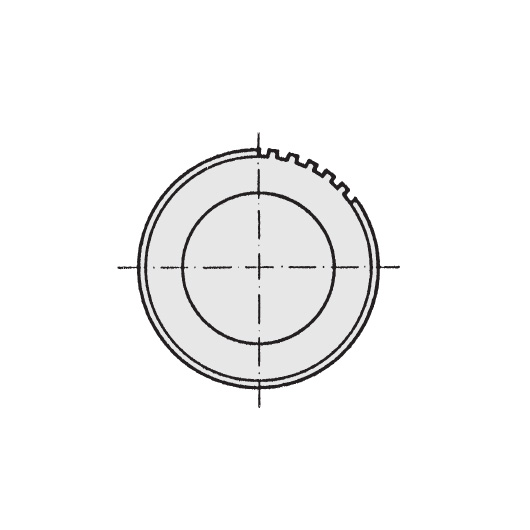

Schéma 1 + Knob AV in composite plastic

01 / Female insert

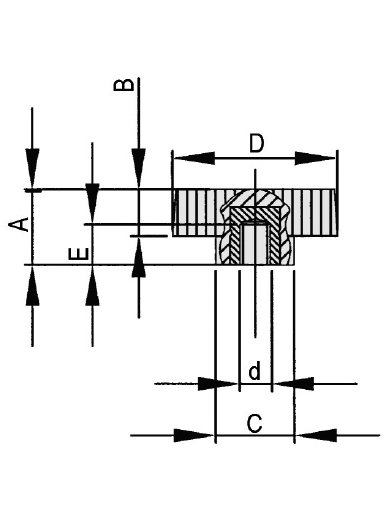

Schéma 2 + Knob AV in composite plastic
REF DESIGNATION D d A B C E Wgt. (g) 3D Quote
6842 KNOB AV POLYA. D.22 BRASS INS M6 22 M6 12 8,5 12 7 10
6870 KNOB AV POLYA. D.28 BRASS INS M6 28 M6 15 10 13 9 12
6871 KNOB AV POLYA. D.28 BRASS INS M8 28 M8 15 10 13 9 15

02 / With stud

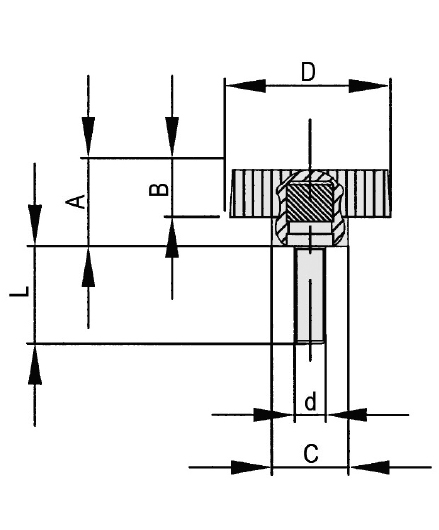

Schéma 3 + Knob AV in composite plastic
REF DESIGNATION D d A B C Wgt. (g) 3D Quote
680006 KNOB AV POLYA. D.10 STEEL STUD M3*6 10 M3 4,5 4 8 7/8 g
680010 KNOB AV POLYA. D.10 STEEL STUD M3*10 10 M3 4,5 4 8 7/8 g
680015 KNOB AV POLYA. D.10 STEEL STUD M3*16 10 M3 4,5 4 8 7/8 g
680020 KNOB AV POLYA. D.10 STEEL STUD M3*20 10 M3 4,5 4 8 7/8 g
680025 KNOB AV POLYA. D.10 STEEL STUD M3*25 10 M3 4,5 4 8 7/8 g
681010 KNOB AV POLYA. D.14 STEEL STUD M3*10 14 M3 9 3,5 8 9/11 g
681015 KNOB AV POLYA. D.14 STEEL STUD M3*16 14 M3 9 3,5 8 9/11 g
681020 KNOB AV POLYA. D.14 STEEL STUD M3*20 14 M3 9 3,5 8 9/11 g
681025 KNOB AV POLYA. D.14 STEEL STUD M3*25 14 M3 9 3,5 8 9/11 g
681105 KNOB AV POLYA. D.14 STEEL STUD M4*05 14 M4 9 3,5 8 10/12 g
681108 KNOB AV POLYA. D.14 STEEL STUD M4*08 14 M4 9 3,5 8 10/12 g
681110 KNOB AV POLYA. D.14 STEEL STUD M4*10 14 M4 9 3,5 8 10/12 g
681115 KNOB AV POLYA. D.14 STEEL STUD M4*16 14 M4 9 3,5 8 10/12 g
681120 KNOB AV POLYA. D.14 STEEL STUD M4*20 14 M4 9 3,5 8 10/12 g
681125 KNOB AV POLYA. D.14 STEEL STUD M4*25 14 M4 9 3,5 8 10/12 g
681140 KNOB AV POLYA. D.14 STEEL STUD M4*40 14 M4 9 3,5 8 10/12 g
681210 KNOB AV POLYA. D.14 STEEL STUD M5*10 14 M5 9 3,5 8 11/15 g
681215 KNOB AV POLYA. D.14 STEEL STUD M5*16 14 M5 9 3,5 8 11/15 g
681220 KNOB AV POLYA. D.14 STEEL STUD M5*20 14 M5 9 3,5 8 11/15 g
681225 KNOB AV POLYA. D.14 STEEL STUD M5*25 14 M5 9 3,5 8 11/15 g
681230 KNOB AV POLYA. D.14 STEEL STUD M5*30 14 M5 9 3,5 8 11/15 g
681240 KNOB AV POLYA. D.14 STEEL STUD M5*40 14 M5 9 3,5 8 11/15 g
681250 KNOB AV POLYA. D.14 STEEL STUD M5*50 14 M5 9 3,5 8 11/15 g
682010 KNOB AV POLYA. D.22 STEEL STUD M4*10 22 M4 12 8,5 12 13/15 g
682015 KNOB AV POLYA. D.22 STEEL STUD M4*16 22 M4 12 8,5 12 13/15 g
682025 KNOB AV POLYA. D.22 STEEL STUD M4*25 22 M4 12 8,5 12 13/15 g
682110 KNOB AV POLYA. D.22 STEEL STUD M5*10 22 M5 12 8,5 12 14/18 g
682115 KNOB AV POLYA. D.22 STEEL STUD M5*16 22 M5 12 8,5 12 14/18 g
682120 KNOB AV POLYA. D.22 STEEL STUD M5*20 22 M5 12 8,5 12 14/18 g
682125 KNOB AV POLYA. D.22 STEEL STUD M5*25 22 M5 12 8,5 12 14/18 g
682130 KNOB AV POLYA. D.22 STEEL STUD M5*30 22 M5 12 8,5 12 14/18 g
682140 KNOB AV POLYA. D.22 STEEL STUD M5*40 22 M5 12 8,5 12 14/18 g
682150 KNOB AV POLYA. D.22 STEEL STUD M5*50 22 M5 12 8,5 12 14/18 g
682210 KNOB AV POLYA. D.22 STEEL STUD M6*10 22 M6 12 8,5 12 15/20 g
682212 22 M6 12 8,5 12 15/20 g
682220 KNOB AV POLYA. D.22 STEEL STUD M6*20 22 M6 12 8,5 12 15/20 g
682225 KNOB AV POLYA. D.22 STEEL STUD M6*25 22 M6 12 8,5 12 15/20 g
682230 KNOB AV POLYA. D.22 STEEL STUD M6*30 22 M6 12 8,5 12 15/20 g
682240 KNOB AV POLYA. D.22 STEEL STUD M6*40 22 M6 12 8,5 12 15/20 g
682250 KNOB AV POLYA. D.22 STEEL STUD M6*50 22 M6 12 8,5 12 15/20 g
685010 KNOB AV POLYA. D.28 STEEL STUD M6*10 28 M6 15 10 13 15/22 g
685015 KNOB AV POLYA. D.28 STEEL STUD M6*15 28 M6 15 10 13 15/22 g
685020 KNOB AV POLYA. D.28 STEEL STUD M6*20 28 M6 15 10 13 15/22 g
685025 KNOB AV POLYA. D.28 STEEL STUD M6*25 28 M6 15 10 13 15/22 g
685040 KNOB AV POLYA. D.28 STEEL STUD M6*40 28 M6 15 10 13 15/22 g
685050 KNOB AV POLYA. D.28 STEEL STUD M6*50 28 M6 15 10 13 15/22 g
685115 KNOB AV POLYA. D.28 STEEL STUD M8*16 28 M8 15 10 13 20/25 g
685120 KNOB AV POLYA. D.28 STEEL STUD M8*20 28 M8 15 10 13 20/25 g
685125 KNOB AV POLYA. D.28 STEEL STUD M8*25 28 M8 15 10 13 20/25 g
685130 KNOB AV POLYA. D.28 STEEL STUD M8*30 28 M8 15 10 13 20/25 g
685140 KNOB AV POLYA. D.28 STEEL STUD M8*40 28 M8 15 10 13 20/25 g
685150 KNOB AV POLYA. D.28 STEEL STUD M8*50 28 M8 15 10 13 20/25 g
682116i KNOB AV POLYA. D.22 STAINL. STUD M5*16 22 M5 12 8,5 12 14/18 g
682120i KNOB AV POLYA. D.22 STAINL. STUD M5*20 22 M5 12 8,5 12 14/18 g
682216i KNOB AV POLYA. D.22 STAINL. STUD M6*16 22 M6 12 8,5 12 15/20 g
682220i KNOB AV POLYA. D.22 STAINL. STUD M6*20 22 M6 12 8,5 12 15/20 g
685016i KNOB AV POLYA. D.28 STAINL. STUD M6*16 28 M6 15 10 13 15/22 g
685020i KNOB AV POLYA. D.28 STAINL. STUD M6*20 28 M6 15 10 13 15/22 g
685120i KNOB AV POLYA. D.28 STAINL. STUD M8*20 28 M8 15 10 13 20/25 g
685130i KNOB AV POLYA. D.28 STAINL. STUD M8*30 28 M8 15 10 13 20/25 g
