Clamping knobs and handles

Adjustable handles and levers
Available variations

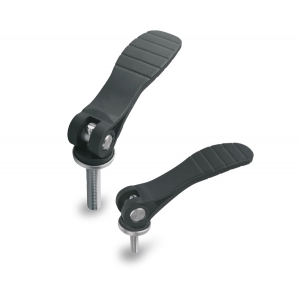

Adjustable cam lever

in composite plastic

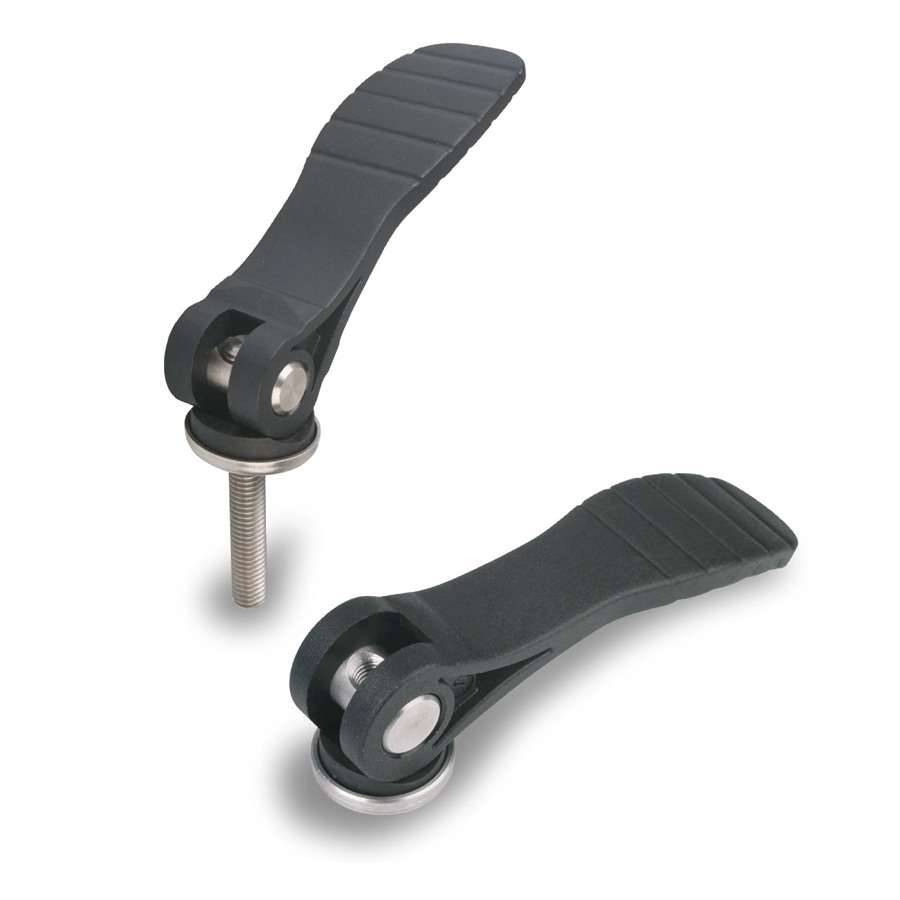

Cam lever

in composite plastic

Adjustable handles and levers : Cam lever in composite plastic
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites
Lever in fibre glass reinforced polyamide, black matt, with hinge pin in stainless steel. Stud and washer in steel 5.8 or stainless steel 1.4305 AISI 303.

AVAILABLE VERSIONS

01 / Inside thread

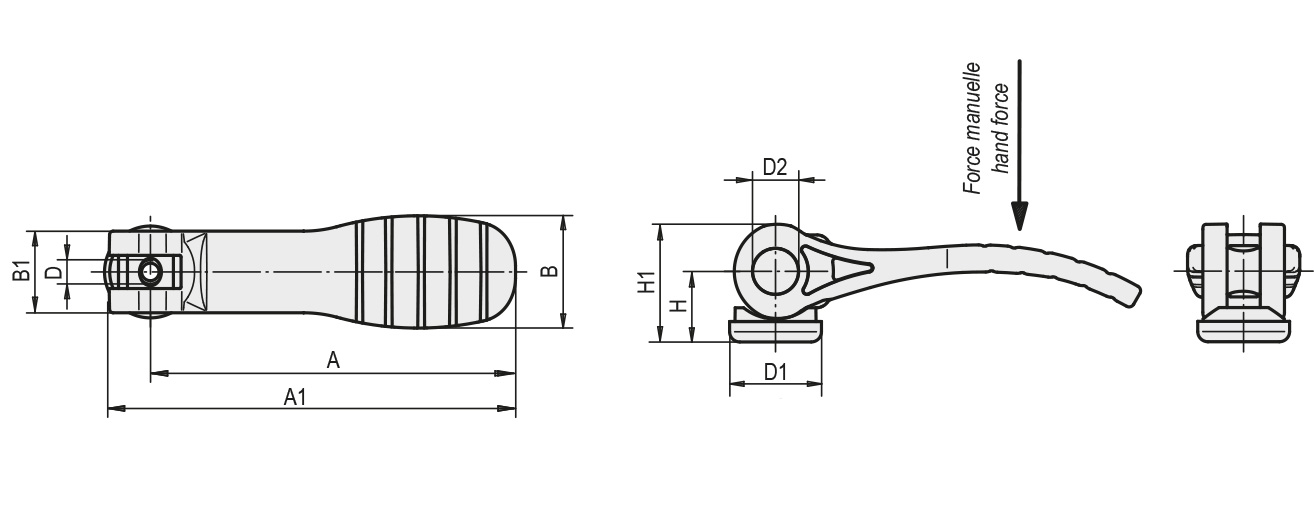

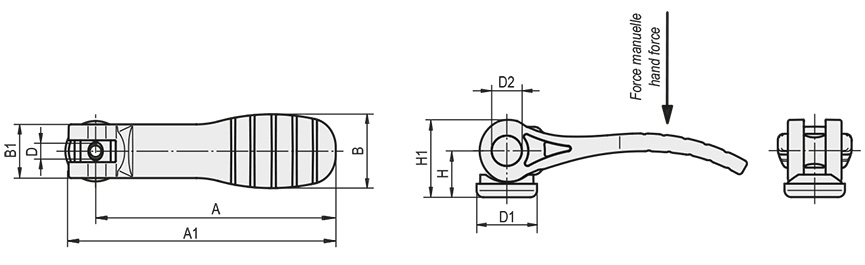

Schéma 1 + Cam lever in composite plastic
REF DESIGNATION D D1 A A1 B B1 COURSE D2 F_MANUELLE F_SERRAGE H H1 3D Quote
8061 CAM LEVER POLYA. L.71.5 STEEL INS M5 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8062 CAM LEVER POLYA. L.71.5 STEEL INS M6 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8063 CAM LEVER POLYA. L.99.9 STEEL INS M8 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7
8061i CAM LEVER POLYA. L.71.5 STAINL. INS M5 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8062i CAM LEVER POLYA. L.71.5 STAINL. INS M6 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8063i CAM LEVER POLYA. L.99.9 STAINL. INS M8 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7

02 / With stud

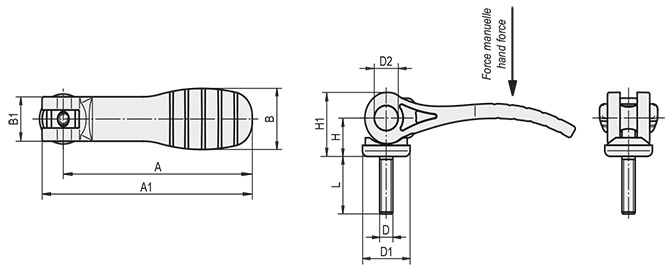

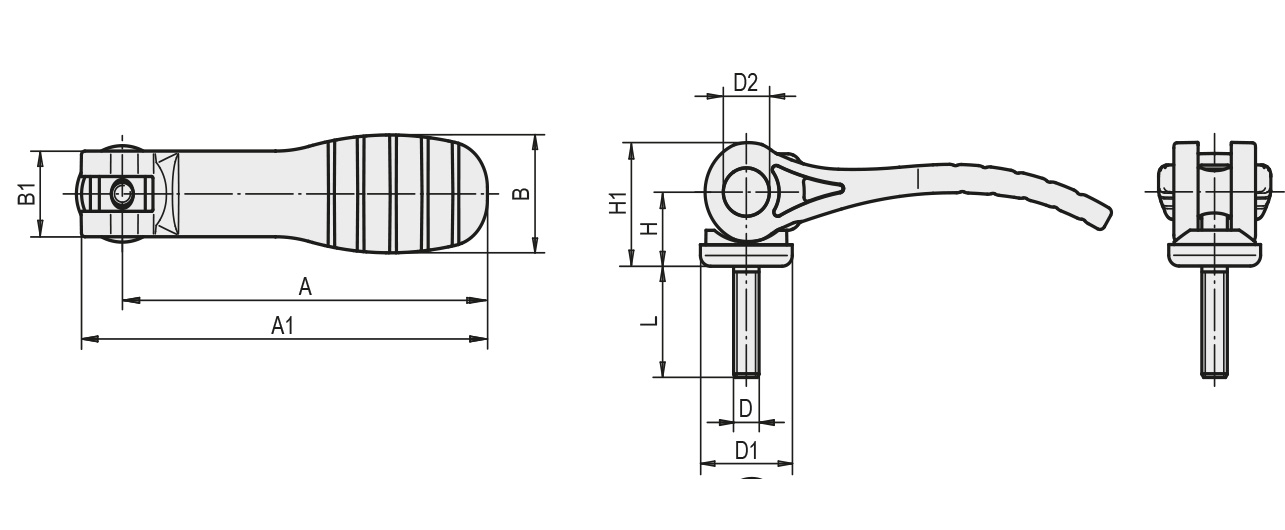

Schéma 2 + Cam lever in composite plastic
REF DESIGNATION D D1 A A1 B2 B1 COURSE D2 F_MANUELLE F_SERRAGE H H1 L 3D Quote
806520 CAM LEVER POLYA. L.71.5 STEEL STUD M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806530 CAM LEVER POLYA. L.71.5 STEEL STUD M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806540 CAM LEVER POLYA. L.71.5 STEEL STUD M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806620 CAM LEVER POLYA. L.71.5 STEEL STUD M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806630 CAM LEVER POLYA. L.71.5 STEEL STUD M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806640 CAM LEVER POLYA. L.71.5 STEEL STUD M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806725 CAM LEVER POLYA. L.99.9 STEEL STUD M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806730 CAM LEVER POLYA. L.99.9 STEEL STUD M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806740 CAM LEVER POLYA. L.99.9 STEEL STUD M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806825 CAM LEVER POLYA. L.99.9 STEEL STUD M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806830 CAM LEVER POLYA. L.99.9 STEEL STUD M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806840 CAM LEVER POLYA. L.99.9 STEEL STUD M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806520i CAM LEVER POLYA. L.71.5 STAINL STUD M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806530i CAM LEVER POLYA. L.71.5 STAINL STUD M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806540i CAM LEVER POLYA. L.71.5 STAINL STUD M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806620i CAM LEVER POLYA. L.71.5 STAINL STUD M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806630i CAM LEVER POLYA. L.71.5 STAINL STUD M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806640i CAM LEVER POLYA. L.71.5 STAINL STUD M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806725i CAM LEVER POLYA. L.99.9 STAINL STUD M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806730i CAM LEVER POLYA. L.99.9 STAINL STUD M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806740i CAM LEVER POLYA. L.99.9 STAINL STUD M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806825i CAM LEVER POLYA. L.99.9 STAINL STUD M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806830i CAM LEVER POLYA. L.99.9 STAINL STUD M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806840i CAM LEVER POLYA. L.99.9 STAINL STUD M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
