Clamping knobs and handles

T- handles and wing knobs

Knob FR

in composite plastic

T- handles and wing knobs : Knob FR in composite plastic
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites

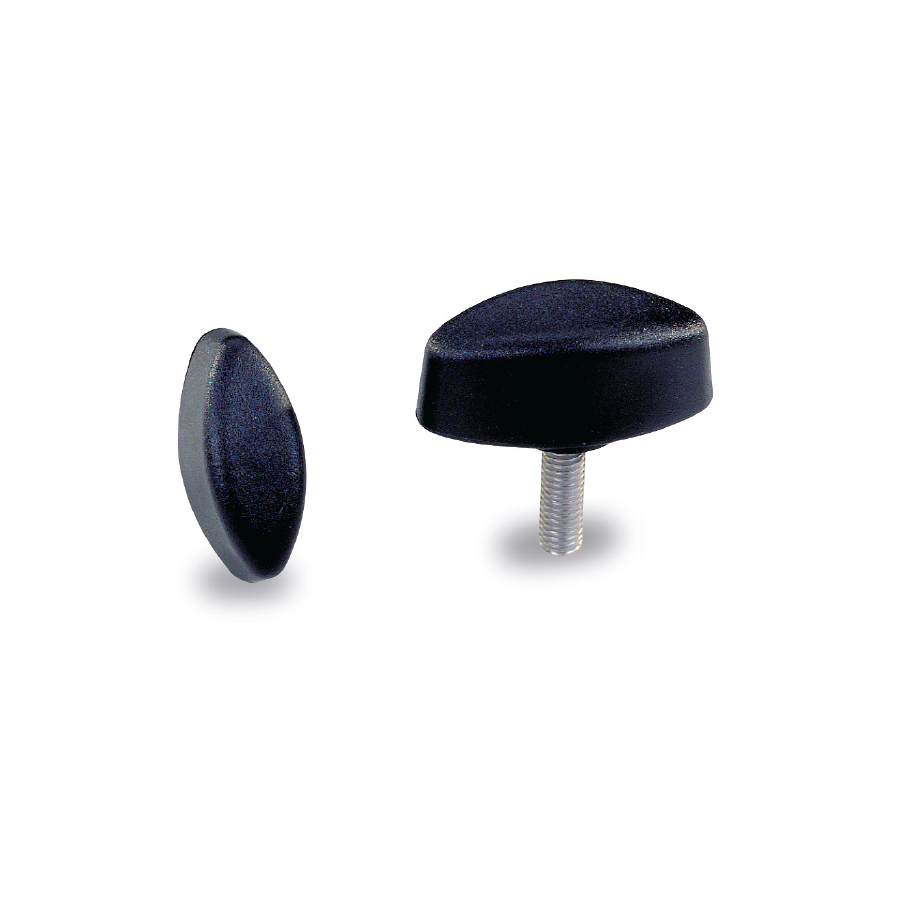

Knob in high resistance polyamide reinforced with glass fibres, black matt, with female insert in brass and stud in zinc plated steel or stainless steel AISI 303.

AVAILABLE VERSIONS

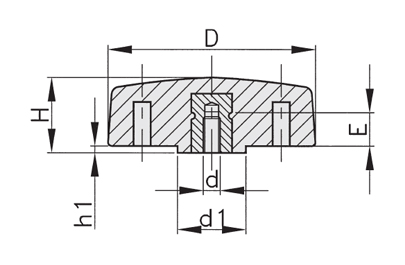

Schéma 1 + Knob FR in composite plastic

01 / Female insert

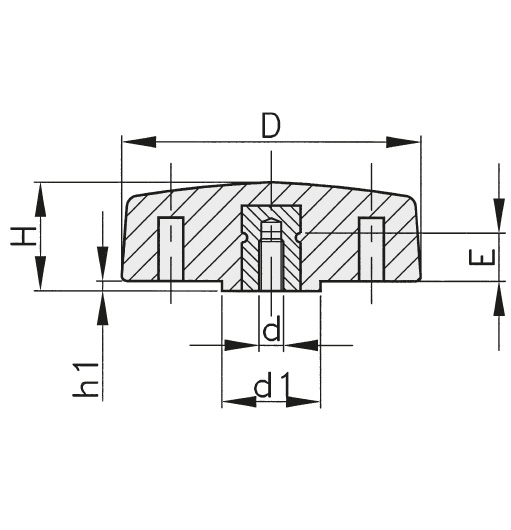

Schéma 2 + Knob FR in composite plastic
REF DESIGNATION D d1 B1 d E H h1 3D Quote
6980 KNOB FR POLYA. D.26 BRASS INS M4 26 12 11 M4 6 12,5 0,8
6981 KNOB FR POLYA. D.26 BRASS INS M5 26 12 11 M5 7,5 12,5 0,8
6982 KNOB FR POLYA. D.34 BRASS INS M6 34 14 16 M6 9 16 0,8
6983 KNOB FR POLYA. D.40 BRASS INS M8 40 18 18 M8 12 17 0,8

02 / With stud

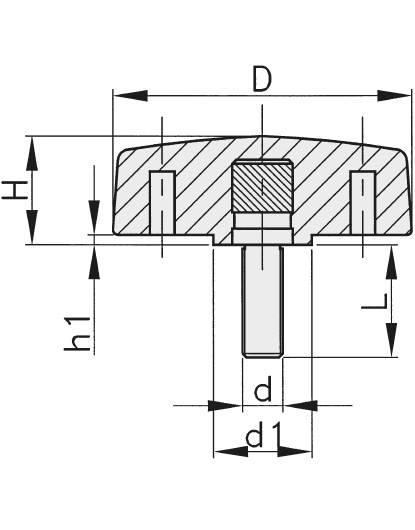

Schéma 3 + Knob FR in composite plastic
REF DESIGNATION D d1 d H h1 LONGUEUR 3D Quote
698510 KNOB FR POLYA. D.26 STEEL STUD M4*10 26 12 M4 12,5 0,8 10
698516 KNOB FR POLYA. D.26 STEEL STUD M4*16 26 12 M4 12,5 0,8 16
698610 KNOB FR POLYA. D.26 STEEL STUD M5*10 26 12 M5 12,5 0,8 10
698616 KNOB FR POLYA. D.26 STEEL STUD M5*16 26 12 M5 12,5 0,8 16
698620 KNOB FR POLYA. D.26 STEEL STUD M5*20 26 12 M5 12,5 0,8 20
698716 KNOB FR POLYA. D.34 STEEL STUD M6*16 34 14 M6 16 0,8 16
698816 KNOB FR POLYA. D.34 STEEL STUD M8*16 34 14 M8 16 0,8 16
698840 KNOB FR POLYA. D.34 STEEL STUD M8*40 34 14 M8 16 0,8 40
698940 KNOB FR POLYA. D.40 STEEL STUD M8*40 40 18 M8 17 0,8 40
699030 KNOB FR POLYA. D.40 STEEL STUD M10*30 40 18 M10 17 0,8 30
699040 KNOB FR POLYA. D.40 STEEL STUD M10*40 40 18 M10 17 0,8 40
698720 KNOB FR POLYA. D.34 STEEL STUD M6*20 34 14 M6 16 0,8 20
698825 KNOB FR POLYA. D.34 STEEL STUD M8*25 34 14 M8 16 0,8 25
698916 KNOB FR POLYA. D.40 STEEL STUD M8*16 40 18 M8 17 0,8 16
699020 KNOB FR POLYA. D.40 STEEL STUD M10*20 40 18 M10 17 0,8 20
698725 KNOB FR POLYA. D.34 STEEL STUD M6*25 34 14 M6 16 0,8 25
698830 KNOB FR POLYA. D.34 STEEL STUD M8*30 34 14 M8 16 0,8 30
698925 KNOB FR POLYA. D.40 STEEL STUD M8*25 40 18 M8 17 0,8 25
698730 KNOB FR POLYA. D.34 STEEL STUD M6*30 34 14 M6 16 0,8 30
698616i KNOB FR POLYA. D.26 STAINL. STUD M5*16 26 12 M5 12,5 0,8 16
698620i KNOB FR POLYA. D.26 STAINL. STUD M5*20 26 12 M5 12,5 0,8 20
698716i KNOB FR POLYA. D.34 STAINL. STUD M6*16 34 14 M6 16 0,8 16
698720i KNOB FR POLYA. D.34 STAINL. STUD M6*20 34 14 M6 16 0,8 20
698820i KNOB FR POLYA. D.34 STAINL. STUD M8*20 34 14 M8 16 0,8 20
698830i KNOB FR POLYA. D.34 STAINL. STUD M8*30 34 14 M8 16 0,8 30
