T- handles and wing knobs : Bouton JU en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites

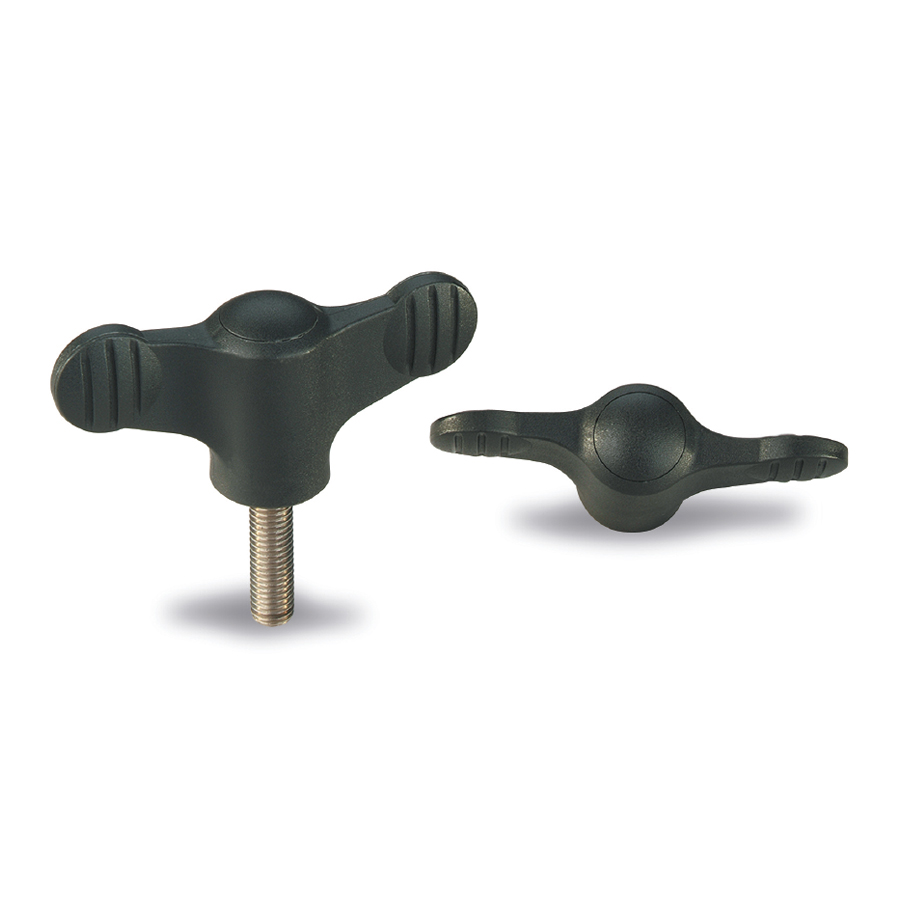

Knob made of glass fibre reinforced polyamide, anthracite grey, with insert either in zinc plated steel or stainless steel 1.4305 AISI 303. Caps available in light grey RAL 7035, yellow RAL 1021 and red RAL 3020.

AVAILABLE VERSIONS

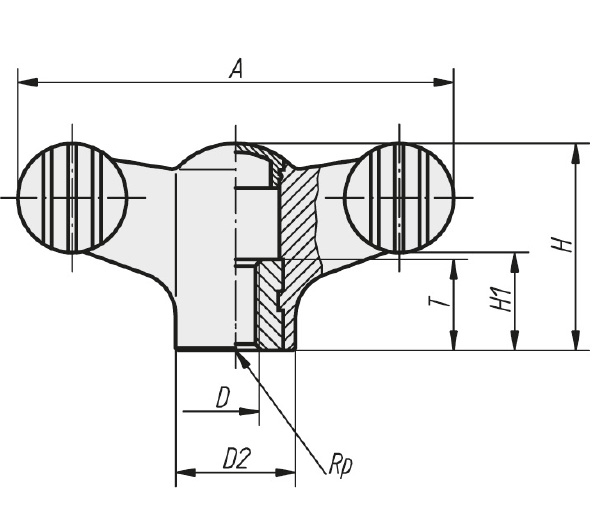

Schéma 1 + Bouton JU en plastique composite

01 / Female insert

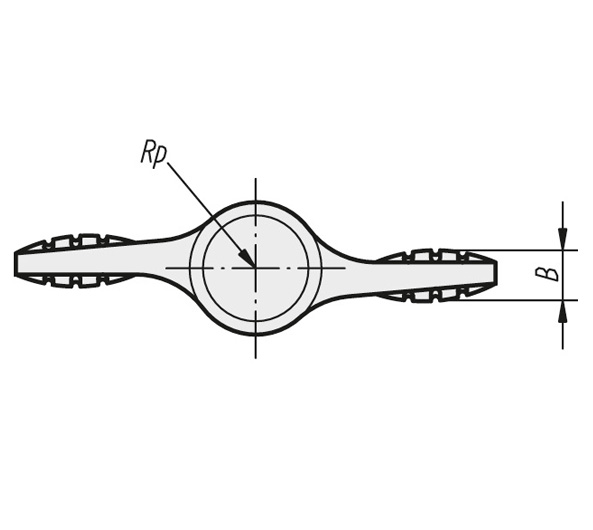

Schéma 2 + Bouton JU en plastique composite
REF DESIGNATION A D B D2 H H1 T 3D Quote
8055 KNOB JU POLYA. L.38 STEEL INS M4 38 M4 4,5 12 18 8,5 10
8056 KNOB JU POLYA. L.38 STEEL INS M5 38 M5 4,5 12 18 8,5 10
8057 KNOB JU POLYA. L.38 STEEL INS M6 38 M6 4,5 12 18 8,5 10
8151 KNOB JU POLYA. L.50 STEEL INS M5 50 M5 5 14 24 11,5 10
8152 KNOB JU POLYA. L.50 STEEL INS M6 50 M6 5 14 24 11,5 10
8153 KNOB JU POLYA. L.75 STEEL INS M8 75 M8 5 21 35 16,5 14
8154 KNOB JU POLYA. L.75 STEEL INS M10 75 M10 5 21 35 16,5 14
8055i KNOB JU POLYA. L.38 STAINL INS M4 38 M4 5 12 18 8,5 10
8056i KNOB JU POLYA. L.38 STAINL INS M5 38 M5 5 12 18 8,5 10
8057i KNOB JU POLYA. L.38 STAINL INS M6 38 M6 5 12 18 8,5 10
8151i KNOB JU POLYA. L.50 STAINL. INS M5 50 M5 5 14 24 11,5 10
8152i KNOB JU POLYA. L.50 STAINL. INS M6 50 M6 5 14 24 11,5 10
8153i KNOB JU POLYA. L.75 STAINL. INS M8 75 M8 5 21 35 16,5 14
8154i KNOB JU POLYA. L.75 STAINL. INS M10 75 M10 5 21 35 16,5 14

02 / With stud

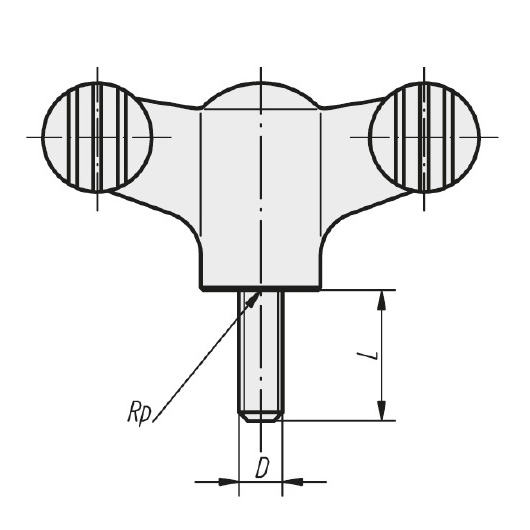

Schéma 3 + Bouton JU en plastique composite
REF DESIGNATION A D B D2 H H1 L 3D Quote
805110 KNOB JU POLYA. L.38 STEEL STUD M4*10 38 M4 4,5 12 18 8,5 10
805115 KNOB JU POLYA. L.38 STEEL STUD M4*15 38 M4 4,5 12 18 8,5 15
805215 KNOB JU POLYA. L.38 STEEL STUD M5*15 38 M5 4,5 12 18 8,5 15
805220 KNOB JU POLYA. L.38 STEEL STUD M5*20 38 M5 4,5 12 18 8,5 20
805230 KNOB JU POLYA. L.38 STEEL STUD M5*30 38 M5 4,5 12 18 8,5 30
805320 KNOB JU POLYA. L.38 STEEL STUD M6*20 38 M6 4,5 12 18 8,5 20
805330 KNOB JU POLYA. L.38 STEEL STUD M6*30 38 M6 4,5 12 18 8,5 30
805340 KNOB JU POLYA. L.38 STEEL STUD M6*40 38 M6 4,5 12 18 8,5 40
814115 KNOB JU POLYA. L.50 STEEL STUD M5*15 50 M5 5 14 24 11,5 15
814120 KNOB JU POLYA. L.50 STEEL STUD M5*20 50 M5 5 14 24 11,5 20
814220 KNOB JU POLYA. L.50 STEEL STUD M6*20 50 M6 5 14 24 11,5 20
814230 KNOB JU POLYA. L.50 STEEL STUD M6*30 50 M6 5 14 24 11,5 30
814240 KNOB JU POLYA. L.50 STEEL STUD M6*40 50 M6 5 14 24 11,5 40
814320 KNOB JU POLYA. L.50 STEEL STUD M8*20 50 M8 5 14 24 11,5 20
814330 KNOB JU POLYA. L.50 STEEL STUD M8*30 50 M8 5 14 24 11,5 30
814340 KNOB JU POLYA. L.50 STEEL STUD M8*40 50 M8 5 14 24 11,5 40
814420 KNOB JU POLYA. L.75 STEEL STUD M8*20 75 M8 7 21 35 16,5 20
814430 KNOB JU POLYA. L.75 STEEL STUD M8*30 75 M8 7 21 35 16,5 30
814440 KNOB JU POLYA. L.75 STEEL STUD M8*40 75 M8 7 21 35 16,5 40
814520 KNOB JU POLYA. L.75 STEEL STUD M10*20 75 M10 7 21 35 16,5 20
814530 KNOB JU POLYA. L.75 STEEL STUD M10*30 75 M10 7 21 35 16,5 30
814540 KNOB JU POLYA. L.75 STEEL STUD M10*40 75 M10 7 21 35 16,5 40
814550 KNOB JU POLYA. L.75 STEEL STUD M10*50 75 M10 7 21 35 16,5 50
805110i KNOB JU POLYA. L.38 STAINL STUD M4*10 38 M4 4,5 12 18 8,5 10
805115i KNOB JU POLYA. L.38 STAINL STUD M4*15 38 M4 4,5 12 18 8,5 15
805215i KNOB JU POLYA. L.38 STAINL STUD M5*15 38 M5 4,5 12 18 8,5 15
805220i KNOB JU POLYA. L.38 STAINL STUD M5*20 38 M5 4,5 12 18 8,5 20
805230i KNOB JU POLYA. L.38 STEEL STUD M5*30 38 M5 4,5 12 18 8,5 30
805320i KNOB JU POLYA. L.38 STAINL STUD M6*20 38 M6 4,5 12 18 8,5 20
805330i KNOB JU POLYA. L.38 STAINL STUD M6*30 38 M6 4,5 12 18 8,5 30
805340i KNOB JU POLYA. L.38 STAINL STUD M6*40 38 M6 4,5 12 18 8,5 40
814115i KNOB JU POLYA. L.50 STAINL. STUD M5*15 50 M5 5 14 24 11,5 15
814120i KNOB JU POLYA. L.50 STAINL. STUD M5*20 50 M5 5 14 24 11,5 20
814220i KNOB JU POLYA. L.50 STAINL. STUD M6*20 50 M6 5 14 24 11,5 20
814230i KNOB JU POLYA. L.50 STAINL. STUD M6*30 50 M6 5 14 24 11,5 30
814240i KNOB JU POLYA. L.50 STAINL. STUD M6*40 50 M6 5 14 24 11,5 40
814320i KNOB JU POLYA. L.50 STAINL. STUD M8*20 50 M8 5 14 24 11,5 20
814330i KNOB JU POLYA. L.50 STAINL. STUD M8*30 50 M8 5 14 24 11,5 30
814340i KNOB JU POLYA. L.50 STAINL. STUD M8*40 50 M8 5 14 24 11,5 40
814420i KNOB JU POLYA. L.75 STAINL. STUD M8*20 75 M8 7 21 35 16,5 20
814430i KNOB JU POLYA. L.75 STAINL. STUD M8*30 75 M8 7 21 35 16,5 30
814440i KNOB JU POLYA. L.75 STAINL. STUD M8*40 75 M8 7 21 35 16,5 40
814520i KNOB JU POLYA. L.75 STAINL. STUD M10*20 75 M10 7 21 35 16,5 20
814530i KNOB JU POLYA. L.75 STAINL. STUD M10*30 75 M10 7 21 35 16,5 30
814540i KNOB JU POLYA. L.75 STAINL. STUD M10*40 75 M10 7 21 35 16,5 40
814550i KNOB JU POLYA. L.75 STAINL. STUD M10*50 75 M10 7 21 35 16,5 50
